OE 46m/30m دھات کی سیریز



پنوں سے رابطہ کریں: 2–32 کور

رابطہ مزاحمت:<10 mΩ

موصلیت کے خلاف مزاحمت:

Normal condition: >2000 MΩ

Environmental test: >1000 MΩ

ڈائی الیکٹرک طاقت: 3000V/DC سے کم یا اس کے برابر ، 1 منٹ

سنگل - کور موجودہ درجہ بندی: 40a سے کم یا اس کے برابر

اندراج کا نقصان:

1.2db (معیاری) / 0.6db کم نقصان (1310nm)

1.0db (معیاری) / 0.5db کم نقصان (1550nm)

Mechanical Durability: >1000 ملن سائیکل

فیکٹری ٹیسٹ پریشر:

معیاری پس منظر کا دباؤ: 30 ایم پی اے

60MPa تک حسب ضرورت (پس منظر)

طول بلد واٹر پروف فنکشن کے ساتھ اختیاری ساکٹ

آپریٹنگ درجہ حرارت: -45 ڈگری سے +90 ڈگری





کنیکٹر ہاؤسنگ: معیاری 316L سٹینلیس سٹیل ؛ ٹائٹینیم ایلائی ٹی سی 4 کے لئے حسب ضرورت

آپٹیکل رابطے: زرکونیا سیرامک ​​فیرول

برقی رابطے: سونے - چڑھایا پیتل

سیلنگ اینڈ کیپ: 316L سٹینلیس سٹیل

کیبل: پولیوریتھین یا ربڑ - جیکٹ کیبل





ترتیب: 2 آپٹیکل/الیکٹریکل کور سنگل - کور موجودہ درجہ بندی: 65a ورکنگ وولٹیج: 1000V DC/AC RMS ڈائیلیٹرک طاقت: 2500V DC اندراج کا نقصان: 1.0db @1550nm سے کم یا اس کے برابر	ترتیب: 4 آپٹیکل/الیکٹریکل کور سنگل - کور موجودہ درجہ بندی: 40A ورکنگ وولٹیج: 500V DC/AC RMS ڈائیلیٹرک طاقت: 2500V DC اندراج کا نقصان: 1.0db @1550nm سے کم یا اس کے برابر	ترتیب: 7 آپٹیکل/الیکٹریکل کور سنگل - کور موجودہ درجہ بندی: 20A ورکنگ وولٹیج: 500V DC/AC RMS ڈائیلیٹرک طاقت: 1000V DC اندراج کا نقصان: 1.0db @1550nm سے کم یا اس کے برابر
ترتیب: 12 آپٹیکل/الیکٹریکل کور سنگل - کور موجودہ درجہ بندی: 13A ورکنگ وولٹیج: 500V DC/AC RMS ڈائیلیٹرک طاقت: 1000V DC اندراج کا نقصان: 1.0db @1550nm سے کم یا اس کے برابر	ترتیب: 16 آپٹیکل/الیکٹریکل کور سنگل - کور موجودہ درجہ بندی: 13A ورکنگ وولٹیج: 500V DC/AC RMS ڈائیلیٹرک طاقت: 1000V DC اندراج کا نقصان: 1.0db @1550nm سے کم یا اس کے برابر	ترتیب: 32 آپٹیکل/الیکٹریکل کور سنگل - کور موجودہ درجہ بندی: 5A ورکنگ وولٹیج: 500V DC/AC RMS ڈائیلیٹرک طاقت: 1000V DC
ترتیب: 4 آپٹیکل/الیکٹریکل + 1 RF کور سنگل - کور موجودہ درجہ بندی: 20A ورکنگ وولٹیج: 500V DC/AC RMS ڈائیلیٹرک طاقت: 1000V DC اندراج کا نقصان: 1.0db @1550nm سے کم یا اس کے برابر

نوٹ: مختلف بنیادی گنتی (آپٹیکل ، الیکٹریکل ، یا آر ایف ٹرانسمیشن کی ضروریات) کے لئے تخصیص دستیاب ہے۔





پلگ ڈیزائن:

OE46M/30MTEXFY عمودی دم منسلک قسم





OE46MT/30MTEXFY معیاری گول دم منسلک قسم

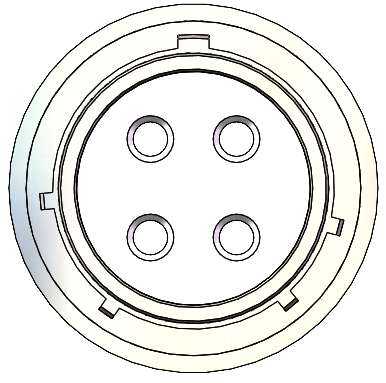

ساکٹ ڈیزائن:



سگ ماہی کیپ ڈیزائن:









✔ بے مثال صلاحیت- تک کی حمایت کرتا ہے32 ہائبرڈ کور(آپٹیکل/الیکٹریکل/آر ایف) ایک واحد کنیکٹر میں ، سسٹم کی پیچیدگی کو کم کرنا۔
✔ انتہائی ماحول تیار ہے- مقابلہ60 ایم پی اے پریشراور سے کام کرتا ہے-45 ڈگری سے +90 ڈگری، گہری - سمندری ROVs اور تیل/گیس کی ایپلی کیشنز کے لئے مثالی۔
✔ الٹرا - کم نقصان – 0.5 DB اندراج کا نقصان @1550 ینیمطویل فاصلے تک سگنل سالمیت کو یقینی بناتا ہے۔
✔ فوج - گریڈ استحکام – >1000 ملن سائیکللمبے - اصطلاح کی وشوسنییتا کے لئے سونے - چڑھایا رابطے اور سیرامک ​​فیرولس کے ساتھ۔
✔ مکمل طور پر حسب ضرورت- ٹیلر کور گنتی ، مواد ، دباؤ کی درجہ بندی ، اور آپ کی صحیح ضروریات کے مطابق سگ ماہی کے طریقوں۔





س: OE46M/30M معیاری پانی کے کنیکٹر سے کس طرح موازنہ کرتا ہے؟
A: یہ بہتر کارکردگی کا مظاہرہ کرتا ہےاعلی بنیادی کثافت (32 بمقابلہ عام 12) ، کم اندراج کا نقصان (0.5 ڈی بی) ، اور انتہائی دباؤ مزاحمت (60 ایم پی اے حسب ضرورت).

س: کیا میں آپٹیکل/الیکٹریکل کور کے ساتھ ساتھ آریف سگنل کو مربوط کرسکتا ہوں؟
A: ہاں!4+1 RF ہائبرڈ کنفیگریشن(مثال کے طور پر ، 4 آپٹیکل/الیکٹریکل + 1 RF کور) مخلوط - سگنل ایپلی کیشنز کے لئے دستیاب ہے۔

س: بار بار ملنے والی زندگی کے تحت زندگی کیا ہے؟
A: کے لئے درجہ بندی>1000 سائیکلکے ساتھ<10 mΩ contact resistance drift, ensuring stable performance in dynamic deployments.

س: کیا سمندری پانی کے استعمال کے لئے ٹائٹینیم رہائش ضروری ہے؟
A: 316L سٹینلیس سٹیل زیادہ تر معاملات کے لئے کافی ہے ، لیکنٹائٹینیم ٹی سی 4 کو ہائپرسالین یا اعلی - بایوفولنگ ماحول کے لئے تجویز کیا جاتا ہے.

س: واٹر پروفنگ کی توثیق کیسے کی جاتی ہے؟
A: ہر یونٹ سے گزرتا ہے30 ایم پی اے پریشر ٹیسٹنگ (60 ایم پی اے اختیاری)اور لیک - پروف کارکردگی کے لئے IP68 سرٹیفیکیشن۔
