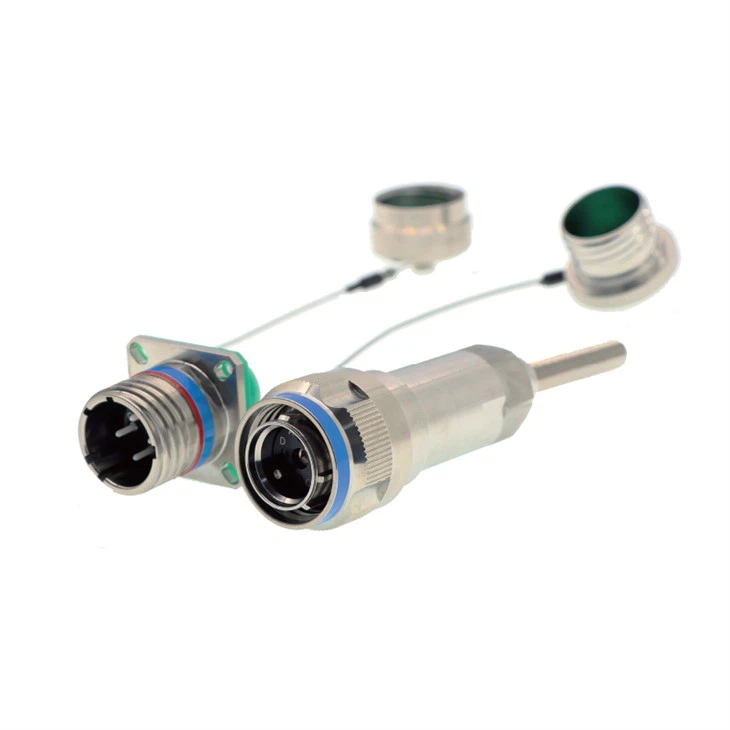

38999 فائبر آپٹک کنیکٹر



38999 آپٹیکل فائبر کنیکٹر نے تین - ہیڈ تھریڈ کوئیک کنکشن ، پانچ - بلائنڈ میٹنگ کے ساتھ کلیدی پوزیشننگ ، اینٹی - غلط ملاوٹ کی تقریب اور اینٹی - کمپن فنکشن کو اپنایا ہے۔ کنیکٹر 316L یا ایلومینیم مصر دات سے بنا ہے۔ کنیکٹر میں کم نقصان اور اعلی وشوسنییتا ہے۔ - سائٹ کی تنصیب کے لئے بے ترکیبی آسان ہے۔ مصنوعات میں واٹر پروف ، ڈسٹ پروف اور سنکنرن مزاحمت کی خصوصیات ہیں۔ موجودہ وضاحتیں یہ ہیں: ایک ہی وقت میں 2 کور ، 4 کور ، 6 کور ، 8 کور ، وغیرہ۔ اسے صارفین کی ضروریات کے مطابق بھی اپنی مرضی کے مطابق بنایا جاسکتا ہے۔





● انٹرفیس کا سائز اور کارکردگی GJB599A (مل - DTL-38999) ⅲ ، ARINC801 معیاری کے مطابق ہے
aiviv ایوی ایشن ، الیکٹرانک ، جہاز اور دیگر سسٹم کے لئے موزوں ، ملٹی - چینل آپٹیکل مواصلات کے لئے
environmenty مختلف ماحولیاتی ضروریات کو پورا کرنے کے لئے بیرونی شیل مختلف مواد اور ملعمع کاری سے بنایا جاسکتا ہے
● پانچ - بٹن کی پوزیشننگ ، جس میں بلائنڈ ملن اور اینٹی - غلط ملاپ کے کام ہیں
● تین - ہیڈ تھریڈ فوری کنکشن ، اینٹی - ڈھیلے میکانزم کے ساتھ
● سیرامک ​​پن اور بشنگ رابطوں کے عین مطابق بٹ مشترکہ کو محسوس کرنے کے لئے استعمال ہوتے ہیں
● مختلف قسم کے دم کی مختلف حالتیں دستیاب ہیں
your آپٹیکل کیبلز کے طوق سے نجات پانے کے لئے ایک اڈاپٹر ساکٹ (ہوا - سخت اختیاری) ہے۔









● اندراج کا نقصان: 0.6db سے کم یا اس کے برابر
● آپریٹنگ درجہ حرارت: －55 ڈگری - ＋ 85 ڈگری
● کمپن: 10Hz-2000Hz ، پاور اسپیکٹرل کثافت 0.4G2/ہرٹج ، ایکسلریشن روٹ کا مطلب مربع قیمت 23.1
● صدمہ: 2940 میٹر/ایس 2 ، دورانیہ 3 ایم ایس ، رفتار میں تبدیلی کی شرح 2.96m/s
● مکینیکل زندگی: 500 بار
ens ٹینسائل مزاحمت: 720n سے زیادہ یا اس کے برابر (5.0 ملی میٹر سے اوپر آپٹیکل کیبلز کے مطابق موافقت) ؛ 68n سے زیادہ یا اس کے برابر (2 ملی میٹر رابطہ ٹکڑا جمپر)
● ہوا سے چلنے والی (ایئر ٹائٹ اڈاپٹر ساکٹ پر لاگو): گیس کا رساو 1*10-9 pa.m3/s سے کم یا اس کے برابر ، اندر اور باہر کے درمیان دباؤ کا فرق 1 ماحول ہے
sal نمک سپرے کی کارکردگی: 500h سے زیادہ یا اس کے برابر (سٹینلیس سٹیل) ، 200h سے زیادہ یا اس کے برابر (کیڈیمیم - چڑھایا ایلومینیم مصر) ، 48H سے زیادہ یا اس کے برابر (نکل - چڑھایا ایلومینیم مصر)





● ہوا بازی
● الیکٹرانک
● ہتھیار
● جہاز
● بجلی
● سخت بیرونی ماحول کے ذریعہ آپٹیکل فائبر مواصلات کا نظام درکار ہے





پلگ ماڈل نامنگ

مذکورہ بالا کنیکٹر میں سے کسی بھی رابطے نہیں ہیں





رابطے کی پوزیشن کی نمائندگی کرتا ہےگائیڈ پن ہول کی پوزیشن کی نمائندگی کرتا ہے







شیل نمبر	شیل کوڈ	ایک زیادہ سے زیادہ	دھاگہ	l زیادہ سے زیادہ	L1 میکس
11	B	25.00	M15x1-6g	32	42
13	C	29.40	M18x1-6g	32	42
15	D	32.40	M22x1-6g	32	42
17	E	35.60	M25x1-6g	32	42
19	F	38.50	M28x1-6g	32	42
21	G	41.70	M31x1-6g	32	42
23	H	44.90	M34x1-6g	32	42
25	J	48.00	M37x1-6g	32	42



ساکٹ



شیل نمبر	شیل کوڈ	A زیادہ سے زیادہ	B زیادہ سے زیادہ	C زیادہ سے زیادہ	D دھاگہ	E	F	G	H	J	K منی	M منی
11	B	20.90	36.50	2.50	M15x1-6g	26.20	20.62	18.26	3.25	4.93	15.88	20.22
13	C	20.90	36.50	2.50	M18x1-6g	28.60	23.01	20.62	3.25	4.93	19.05	23.42
15	D	20.90	36.50	2.50	M22x1-6g	31.00	24.61	23.01	3.25	4.93	23.01	26.59
17	E	20.90	36.50	2.50	M25x1-6g	33.30	26.97	24.61	3.25	4.93	25.81	30.96
19	F	20.90	36.50	2.50	M28x1-6g	36.50	29.36	26.97	3.25	4.93	28.98	32.94
21	G	20.10	36.50	3.20	M31x1-6g	39.70	31.75	29.36	3.25	4.93	32.16	36.12
23	H	20.10	36.50	3.20	M34x1-6g	42.90	34.93	31.75	3.91	6.15	34.93	39.29
25	J	20.10	36.50	3.20	M37x1-6g	46.00	38.10	34.93	3.91	6.15	37.69	42.47





آپٹیکل کیبل اسمبلی آؤٹ لائن ڈرائنگ



J599 سیریز پلگ





[J599 فائبر آپٹک پلگ/لوازمات کے ساتھ استقبال کی سفارش کردہ فائبر آپٹک کیبل]

بیرونی ڈیا (ملی میٹر)	کور Qty.	تناؤ کی طاقت	کمپریسی طاقت	آپٹیکل کیبل ٹرانسمیشن موڈ
3.00	1	طویل مدتی 400 این	طویل مدتی 2000 این	s {{0} single سنگل موڈ سے مراد ہے OM1-ملی میٹر 62.5/125 OM2-mm 50/125 OM3-MM گیگابٹ 50/125 OM4-MM گیگابٹ 50/125
		مختصر مدت 800n	مختصر مدت 3000N
3.00	2	طویل مدتی 600 این	طویل مدتی 2000 این
		مختصر مدت 1200N	مختصر مدت 3000N
4.00	2	طویل مدتی 800n	طویل مدتی 2000 این
		مختصر مدت 1500N	مختصر مدت 3000N
4.50	4	طویل مدتی 800n	طویل مدتی 2000 این
		مختصر مدت 1500N	مختصر مدت 3000N
5.00	6	طویل مدتی 800n	طویل مدتی 2000 این
		مختصر مدت 1500N	مختصر مدت 3000N
6.00	8	طویل مدتی 800n	طویل مدتی 2000 این
		مختصر مدت 1500N	مختصر مدت 3000N
6.00	12	طویل مدتی 800n	طویل مدتی 2000 این
		مختصر مدت 1500N	مختصر مدت 3000N
7.00	24	طویل مدتی 800n	طویل مدتی 2000 این
		مختصر مدت 1500N	مختصر مدت 3000N



کور کی اصل تعداد ، آپٹیکل کیبل کا بیرونی قطر ، اور ٹینسائل طاقت کو صارفین کی ضروریات کے مطابق تخصیص کیا جاسکتا ہے۔





آرڈر کی معلومات





[آرڈر ماڈل نمبر کی مثال]



(1) J599A8/26KC02N - 2lc - S-L10/0.5

اشارہ کرتا ہے: ایک اختتام J599A8/26KC02N - پلگ ہے ، B اختتام 2 LC سر ہے ، آپٹیکل کیبل آؤٹ ڈور سنگل - موڈ آپٹیکل کیبل ہے ، آپٹیکل کیبل کی لمبائی 10m ہے ، اور شاخ کی لمبائی 0.5m ہے ، اور شاخ کی لمبائی 0.5m ہے۔

(2) J599A8/26KC04N - 4FC-OM2-L1/0.3

اشارہ کرتا ہے: ایک اختتام J599A8/26KC04N - پلگ ہے ، B اختتام 4 FC سر ہے ، آپٹیکل کیبل آؤٹ ڈور ملٹی موڈ 62.5/125 آپٹیکل کیبل ہے ، آپٹیکل کیبل کی لمبائی 1M ہے ، اور شاخ کی لمبائی 0.3M ہے۔



ساکٹ اسمبلی آؤٹ لائن ڈرائنگ



آرڈر کی معلومات



[آرڈر ماڈل نمبر کی مثال]



(1) J599A8/20KC02A1N - 2FC - S-L0.5

اشارہ کرتا ہے: ایک اختتام J599A8/20KC02A1N - ساکٹ ہے ، بی اختتام 2 ایف سی ہیڈ ہے ، آپٹیکل کیبل آؤٹ ڈور سنگل - موڈ آپٹیکل کیبل ہے ، اور آپٹیکل کیبل کی لمبائی 0.5m ہے۔

(2) J599A8/20KC04A1N - 4FC-OM2-L1

اشارہ کرتا ہے: ایک اختتام J599A8/20KC04A1N - ساکٹ ہے ، B اختتام 4 FC سر ہے ، آپٹیکل کیبل آؤٹ ڈور ملٹی موڈ 62.5/125 آپٹیکل کیبل ہے ، اور آپٹیکل کیبل کی لمبائی 1M ہے۔
